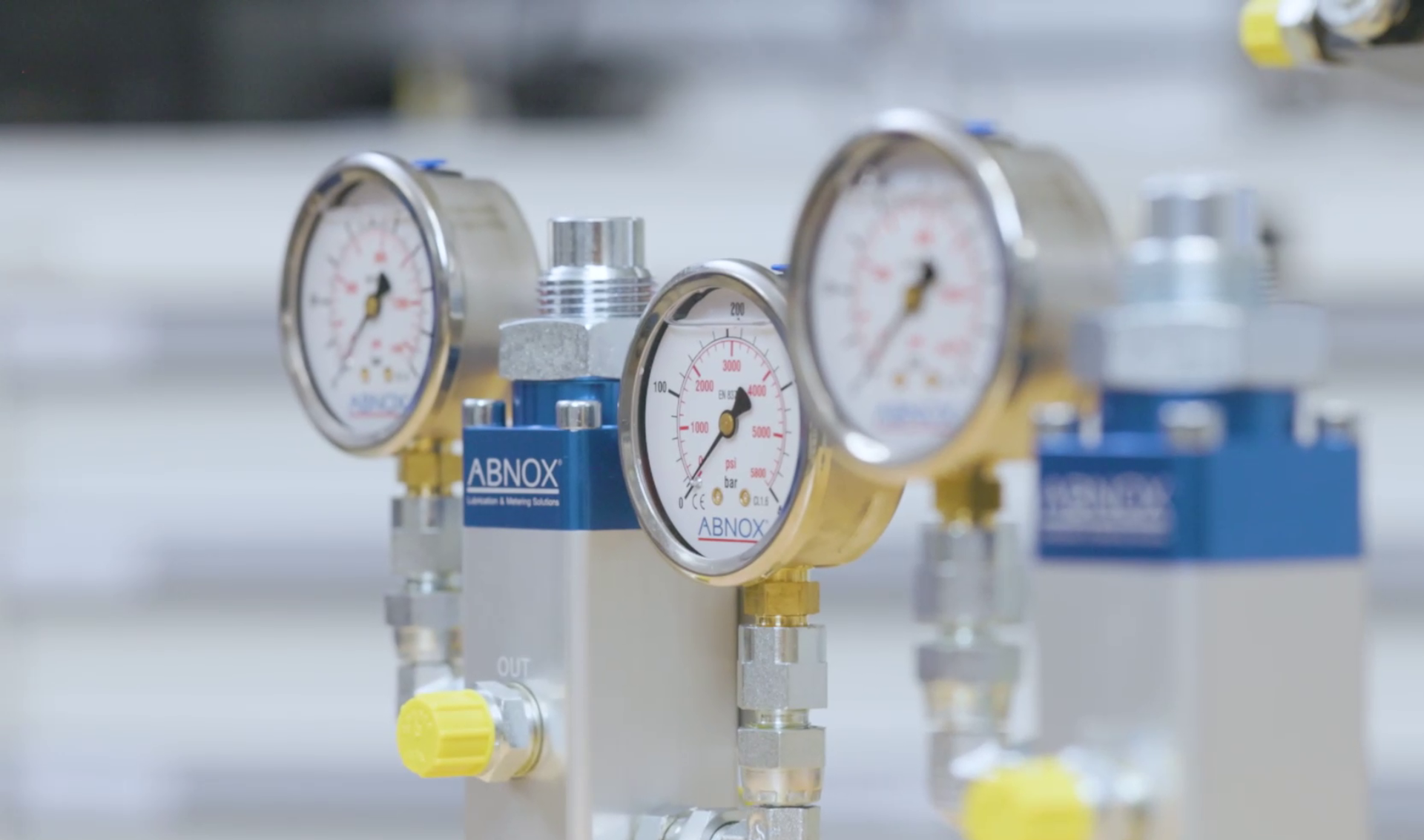

Ein Schmierstoff gelangt nicht unkontrolliert in ein Schmiersystem. Materialdruckregler wie der MDR-LW04 von ABNOX regeln und überwachen wie ein Pförtner das durch eine Fasspumpe beförderte Schmiermedium, bevor es zu den Verbrauchern – wie z.B. Pulsventilen – weitergeführt wird. Ein Materialdruckregler reduziert den Druck auf den gewünschten Druck und minimiert die bei Kolbenpumpen auftretende Pulsation in der Materialförderung.
Den Druck im Zaum zu halten ist zwingend nötig, da dieser für die Dosierung von Schmierfett oder Schmieröl entscheidend sein kann. Samuel Mangold, Maschinenbauingenieur bei ABNOX, erklärt: «Ein konstanter Druck erhöht beispielsweise die Wiederholgenauigkeit zeitgesteuerter Dosierventile und die damit verbundene Prozesssicherheit einer Anlage.» Insbesondere in Montagelinien mit vielen Schritten ist dies wichtig: Denn fällt ein Befettungsprozess aus, entsteht ein Rattenschwanz von Verzögerungen.
Diverse Prüfoptionen
Neben digitalen Manometern für die Kontrolle an Ort und Stelle können Materialdruckregler von ABNOX mit einem elektronischen Ausgangsdruck-Schalter ausgerüstet werden. Dieser ermöglicht die Verbindung zu einer SPS-Steuerung und stellt damit die volle Integration in eine Anlage sicher.
Je nach Applikation variiert die Anzahl der Prüfmodule. Um die getätigten Druckeinstellungen zu überprüfen, empfiehlt ABNOX jeweils einen Ein- und einen Ausgangsdruckmanometer. So werden der von der Pumpe erzeugte Restdruck und der eingestellte Ausgangsdruck am Materialdruckregler überwacht.
→ Wissenswert: Der Druckabfall zwischen Förderpumpe und Materialdruckregler hängt von mehreren Faktoren ab: Förderdistanz, Leitungsquerschnitt, Druckverhältnis der Pumpe und Eigenschaften des Schmiermediums. Je nach Applikation kann nach einer längeren Leitung der Förderdruck signifikant sinken. Daher muss der Druckabfall immer einberechnet werden.

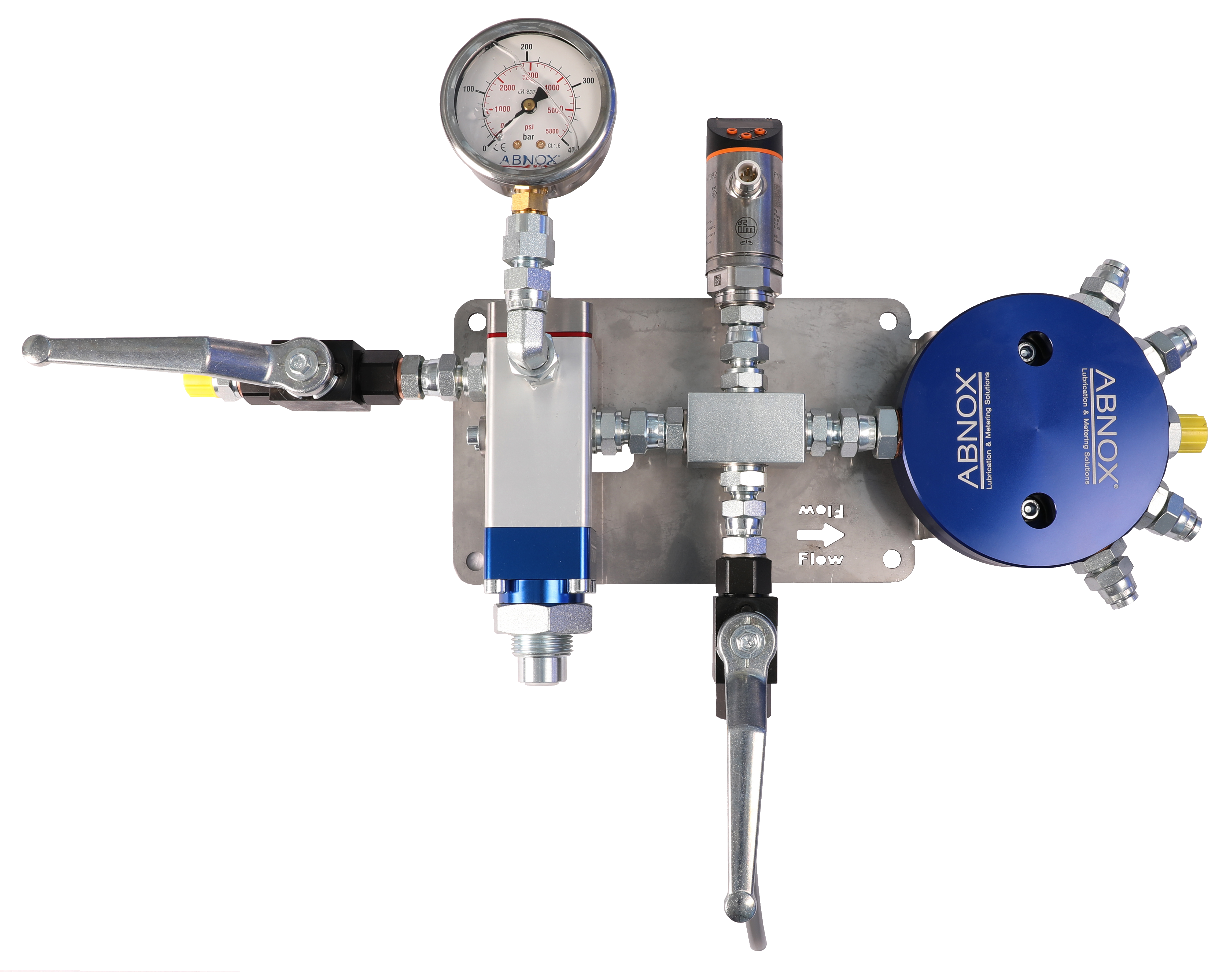

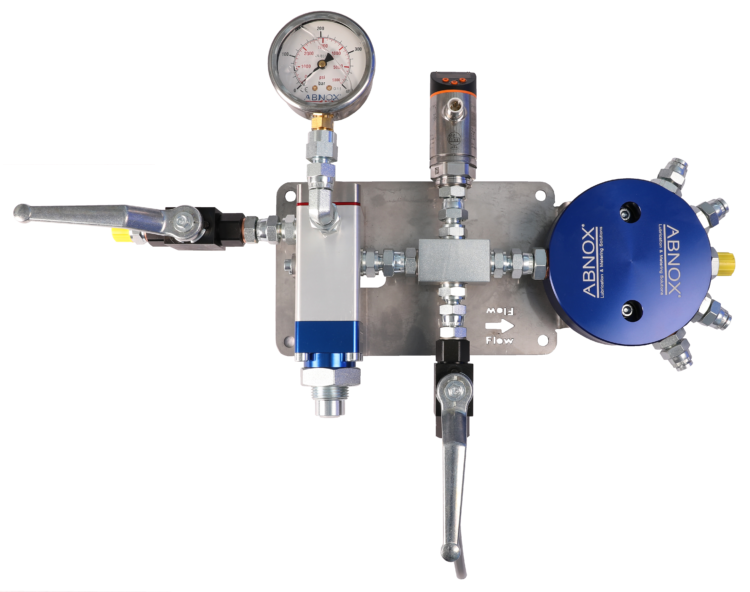

Kundenspezifisch: Moduleinheiten MDR
Diverses Montagezubehör und Befestigungsset vereinfachen die Montage des Materialdruckreglers MDR-LW04. Je nach Situation vor Ort – wird eine vorhandene Leitung genutzt oder eine neue Anlage gebaut? – erleichtern diese die Installation des Schmiersystems.
Am wenigsten Aufwand haben Kunden, die ihre Moduleinheiten MDR von ABNOX spezifisch auf ihre Bedürfnisse zuschneidern lassen. Dabei kann beispielsweise auch ein Filter verbaut werden, der allfällige Verschmutzungen auffängt.
