Präzises Dosieren mit dem Nadeldosierventil AXDV-N1

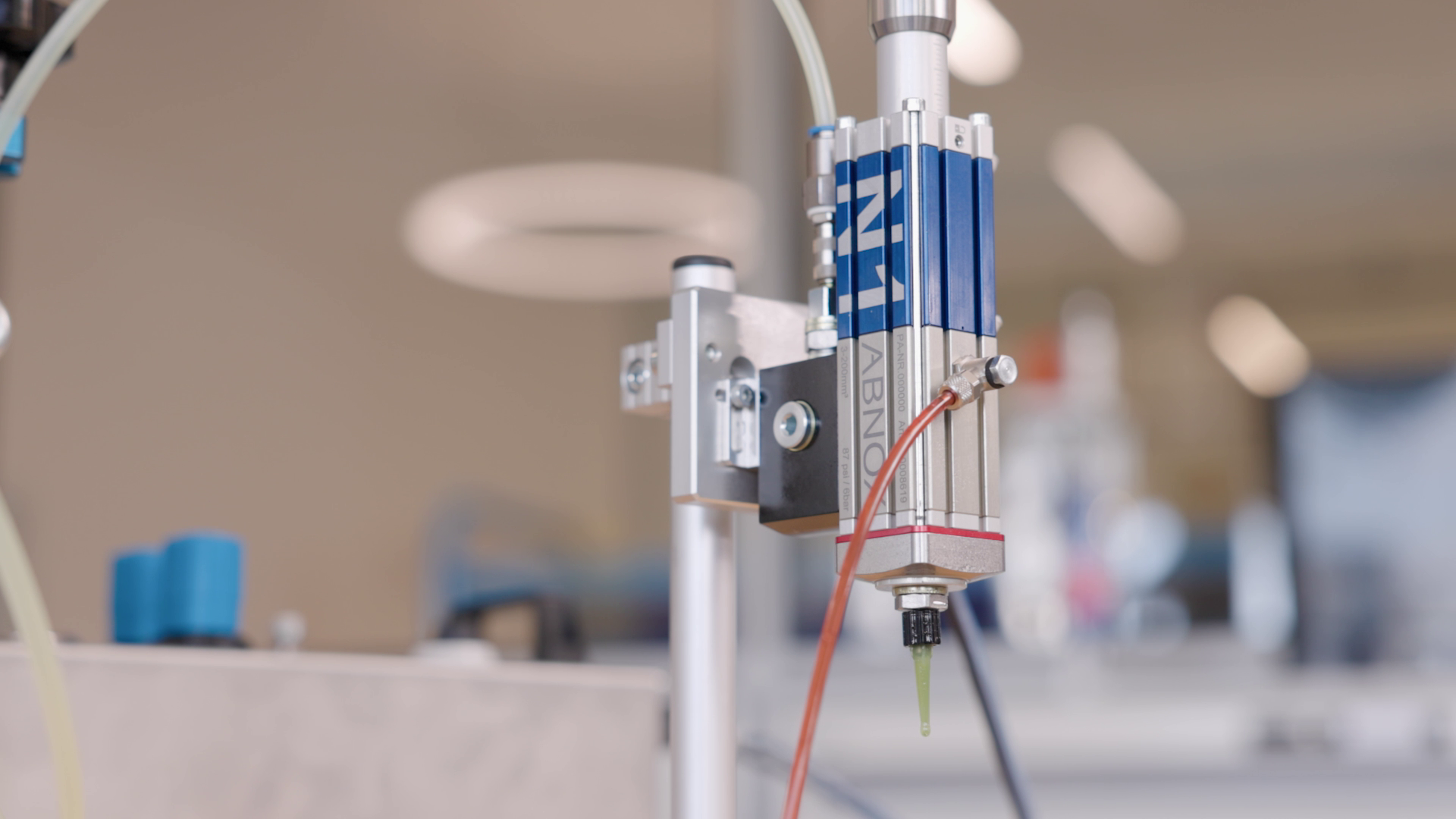

Das Bedürfnis eines flexiblen Niederdrucksystems für den punktförmigen Auftrag von Schmieröl war schon länger am Markt existent. Die ABNOX-Entwickler haben die Herausforderung angenommen und einer ganzheitliche Dosierlösung entworfen, die Schmierstoffmengen von 3 bis 200 mm² in kurzen Zykluszeiten appliziert: Das volumetrische Nadeldosierventil AXDV-N1.

Peter Barmettler, Leiter Konstruktion & Entwicklung bei ABNOX, erklärt: „Das AXDV-N1 zeichnet sich aus durch einen präzisen Schmieröl-Auftrag ohne Rückzugeffekt.“ Dies ist möglich mitunter dank des nadelförmigen Dosierkolbens, der gerade mal einen Durchmesser von 3 mm aufweist, und dem minimierten Totraumvolumen im Zylinder. Das moderne Design beinhaltet zudem eine stufenlos justierbare Einstellschraube mit Arretierschraube, die für eine einwandfreie Wiederholgenauigkeit sorgt.

Das Nadeldosierventil wird zum Beispiel bei der Konfektionierung von kleinen Lagern, Getrieben oder Kontaktflächen von Schaltern eingesetzt. Eine Vielzahl an Kunden aus der Automobil- und Elektronikindustrie nutzen die Innovation entweder in einer Montagelinie oder als separate Schmierstation.

Entlüftung und Dosierkolbenabfrage

Bei der Entwicklung dieses einfach wie genialen Produktes standen zwei Kundenvorteile im Vordergrund: Langlebigkeit und Zusatzfunktionen. Ein Schlauchanschluss für die Abfuhr des Schmiermediums während der Entlüftung bewahrt die Sauberkeit am Arbeitsplatz und vermeidet die Verschwendung teurer Schmiermedien. Zudem ermöglichen zwei Pneumatikanschlüsse den einfachen Anschluss des Nadeldosierventils an eine vorhandene SPS mittels elektropneumatischen 5/2-Wegeventil. Wer die (bereits hohe) Prozesssicherheit maximieren möchte, kann das Dosierventil mit einer Dosierkolbenabfrage nachrüsten, mit welcher die Endpositionen des Zylinderhubs via Magnetsensor übermittelt werden.

Zum Nadeldosierventil AXDV-N1 mit Standard-Montageblock – der auch das Anbringen weiterer Messinstrumente erleichtert wie einem Drucksensoren, Manometer oder Durchflusssensoren. Zum System gehört eine Steuerung und ein Drucktank, der konstant sechs bar liefert. Für grössere Serien bietet ABNOX zudem die Möglichkeit an, die Ventile in der eigenen Corporate Identity mit Logo und Schriftzug zu erhalten.
