00080 XX Rotationsdosierer AXDV R1

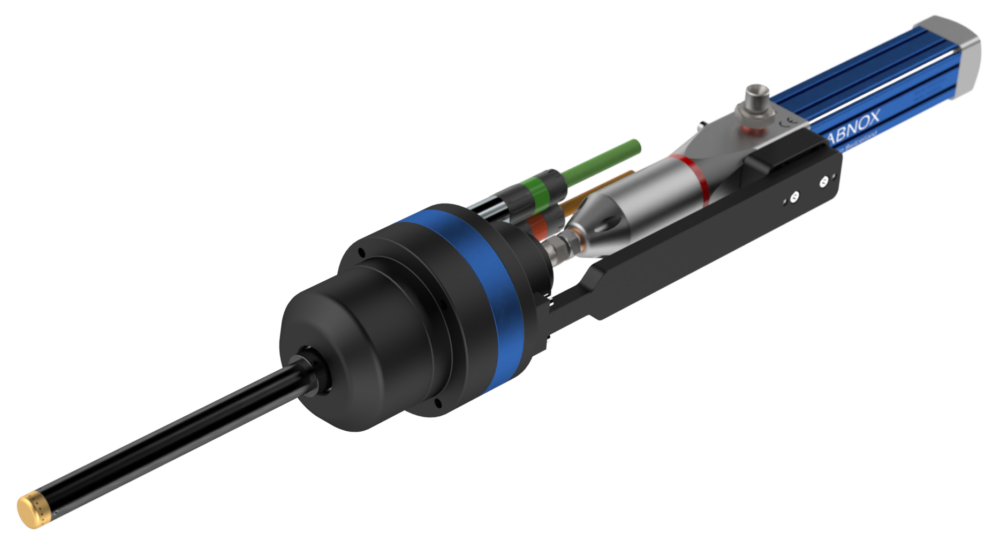

Rotationsdosierer AXDV-R

Dosierventile

Präzise Dosierungen von Fett & Öl mit Rotationsdosierer AXDV-R

Perfektes Dosiergerät: Rotationsdosierer AXDV-R mit integriertem Vario Dosierventile für schnelles, sauberes und zuverlässiges Fett & Öl auftragen in zylindrischen Innendurchmesser von Bauteilen.

Animationen, Filme & Prospekte

FAQ

Produktvarianten

Variante auswählen

Icon Pfeil nach unten zum Ausklappen der Sprach-Auswahl

Perfekte Applikationen für zylindrische Innenflächen

Mit dem ABNOX-Rotationsdosierer AXDV-R1 können Fette und Öle in unterschiedlichen Schichtstärken auf zylindrische Körper dosiert werden. Es können verschiedene Durchmesser ohne Umrüstprozess bearbeitet werden. Durch den Einsatz einer Verfahrachse ist eine sequenzielle Bearbeitung der Bauteile in axialer Richtung möglich.

Das innovative Medienführungskonzept durch die Mittenachse des Antriebsmotors reduziert das Totvolumen nach dem Dosieren. Der modulare Aufbau erlaubt verschiedene Lanzenlängen und Schleuderteller-Durchmesser.

Mit einem Servomotor sind variable Drehzahlen möglich, unterstützt durch die integrierte Drehzahlüberwachung.

Das integrierte Vario-Dosierventil ermöglicht eine wiederholgenaue Anpassung der Dosiermenge während des Dosierprozesses und/oder des Verfahrwegs in axialer Richtung.

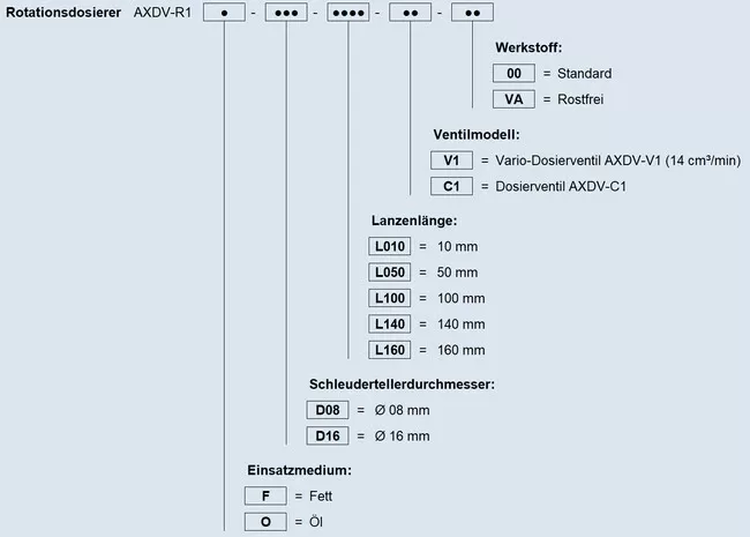

Typenschlüssel für Rotationsdosierer AXDV-R1

Typenschluessel AXDV-R1
Typenschluessel AXDV-R1_DE

Zubehör:

BezeichnungArtikel-Nr.
Servoregler R15, Ansteuerung über digitale I/O's0008069
Kabelsatz 2.5 m0008066
Befestigung BS10, für Boschprofil mit Nut 100008073
Befestigung FD20, für Festo Mini-Schlitten DGSL 200008074
Befestigung SX20, für SMC Kompaktschlitten MXS 200008075
Befestigung FE45, für Festo Elektro-Schlitten EGSL 450008076

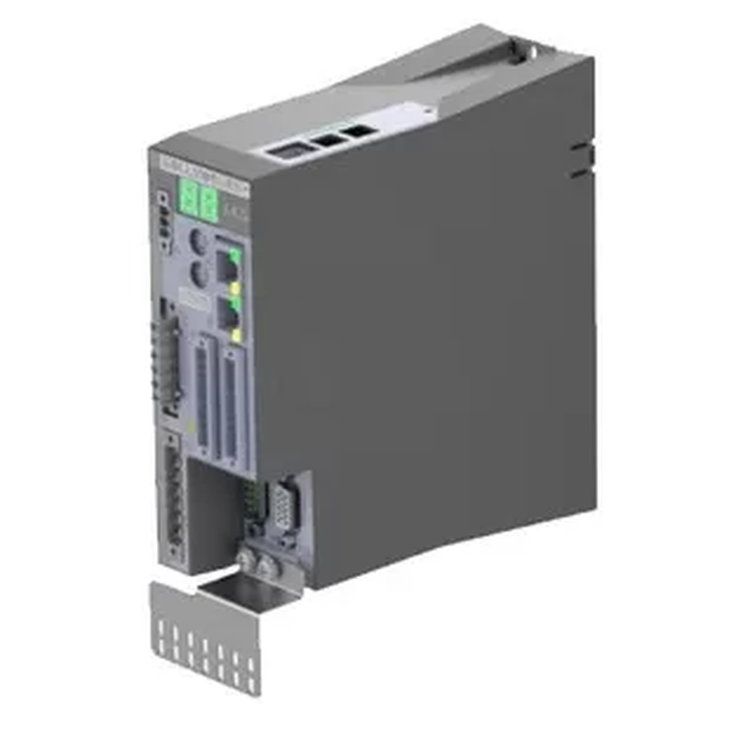

Servoregler R05 zur Rotationsdosierer AXDV-R1
0008069 Servoregler R05 zur Rotationsdosierer AXDV-R1

Erleben Sie der Rotationsdosierer in Aktion in einer typischen Anwendung im folgenden Film:

In Zusammenarbeit mit unserem Partner: Synchronisierter Fettauftrag mittels Roboter, der Rotationsdosierer ist fest verbaut!

Einsatzmedium Fett

Artikel-Nr. Modell Bauform Ausführung
Rotationsdosierer AXDV-R1-F (Einsatzmedium Fett) Bild
000806X AXDV-R1-F Mit Vario-Dosierventil AXDV-V1 Für Einsatzmedium Fett

lädt...

Einsatzmedium Öl

Artikel-Nr. Modell Bauform Ausführung
Rotationsdosierer AXDV-R1-O (Einsatzmedium Öl) Bild
000964X AXDV-R1-O Mit Vario-Dosierventil AXDV-V1 Für Einsatzmedium Öl
